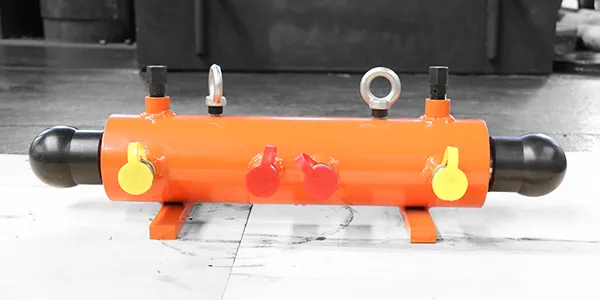

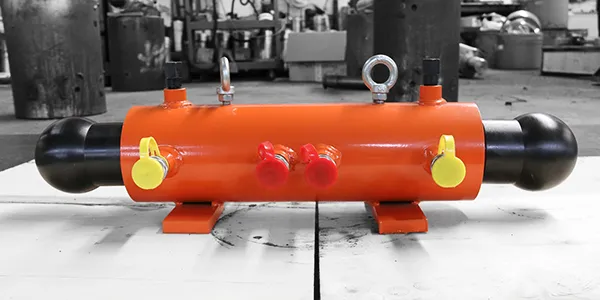

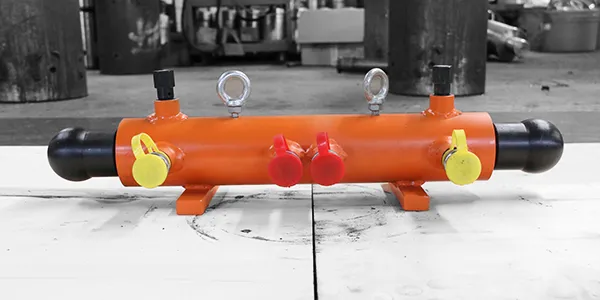

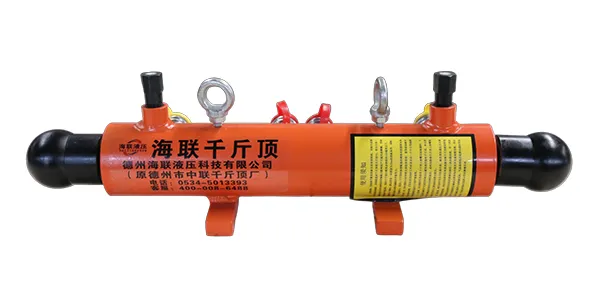

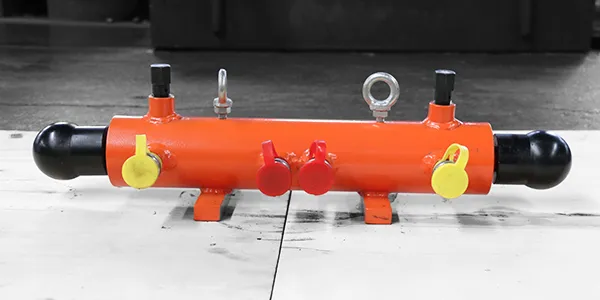

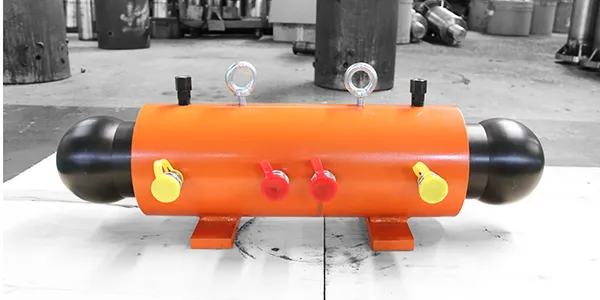

Vérin hydraulique double effet
Cylindre horizontal à double action conçu pour les essais de chargement et de déplacement en traction et en compression dans le cadre des fondations sur pieux
- Capacité nominale maximale 100 T
- Course 200 mm
- Pression de travail maximale 65 MPa
Le vérin hydraulique à double effet est spécifiquement conçu pour les essais sur pieux et les déplacements horizontaux d’équipements industriels. Il assure un mouvement alternatif du piston en extension et en rétraction avec une précision de positionnement d’environ 5 mm. L’extrémité de la tige est dotée d’une bride à rotule garantissant un alignement optimal et une parfaite stabilité en service. Son fonctionnement horizontal bidirectionnel limite les écarts, assure une grande précision d’exécution et garantit des performances fiables et constantes.
Paramètres Techniques
| Modèle | Capacité de levage (T) | Course (mm) | Diamètre extérieur (mm) | Diamètre intérieur (mm) | Diamètre de la tige (mm) | Hauteur (mm) | Pression de service (MPa) | Poids (kg) |
 |
10 | 200 | 85 | 45 | 30 | 110 | 50.95 | 40 |
 |
20 | 200 | 89 | 63 | 40 | 780 | 64.5 | 44 |
 |
30 | 200 | 114 | 80 | 50 | 790 | 59.8 | 63 |
 |
50 | 200 | 140 | 100 | 70 | 840 | 63.7 | 97 |
 |
100 | 200 | 180 | 140 | 100 | 210 | 65 | 90 |
Caractéristiques
- Mouvement bidirectionnel : La tige hydraulique assure des phases d’extension et de rétraction parfaitement maîtrisées, adaptée aux essais de charge statique en configuration horizontale.
- Conception compacte : Architecture à faible hauteur permettant une intégration optimale dans des environnements restreints.
- Stabilité renforcée : Composants de piston usinés avec précision garantissant un fonctionnement fluide et un positionnement d’une grande exactitude.
- Robustesse et fiabilité : Fabrication en acier allié 27SiMn de haute qualité, traité thermiquement pour une durabilité accrue et une longévité supérieure.
- Large champ d’application : Solution idéale pour le positionnement d’équipements, l’ajustement de composants, le démoulage industriel et diverses opérations techniques.
- Exploitation sécurisée et maîtrisée : Contrôle précis des déplacements assurant des performances constantes et une utilisation en toute sécurité.

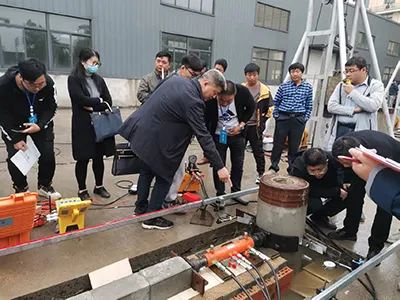

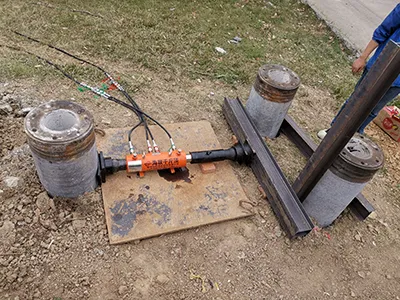

Application sur Site
