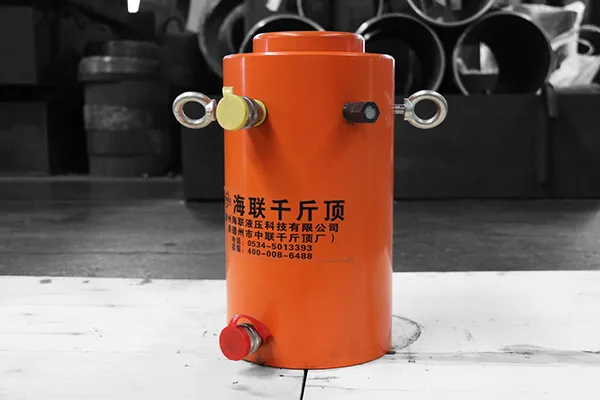

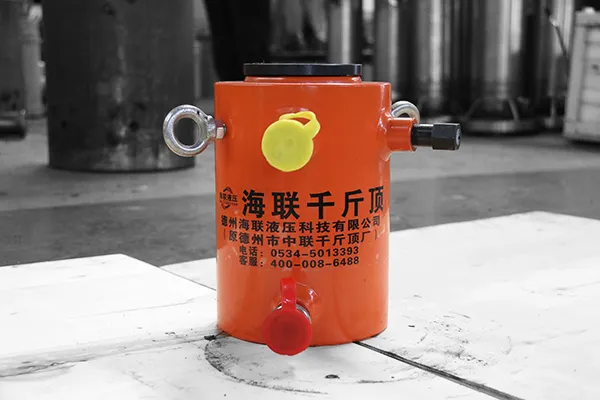

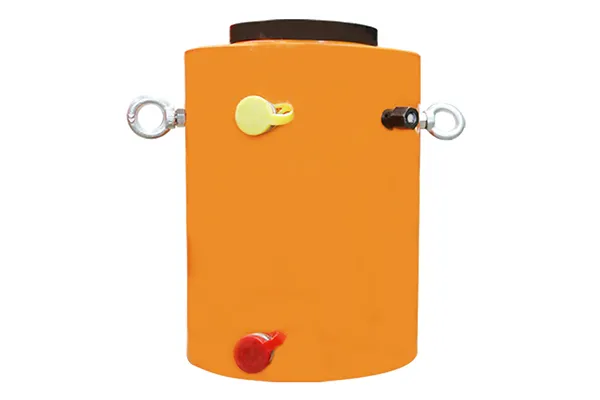

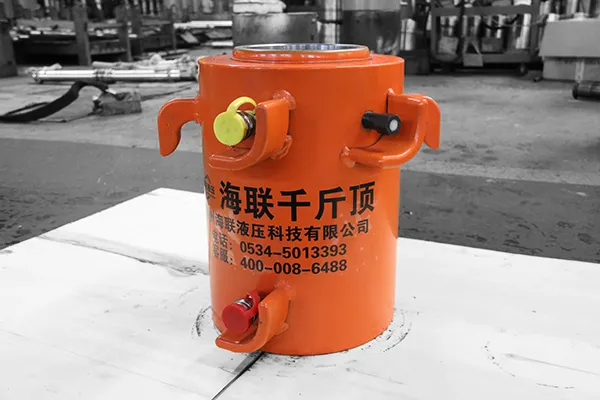

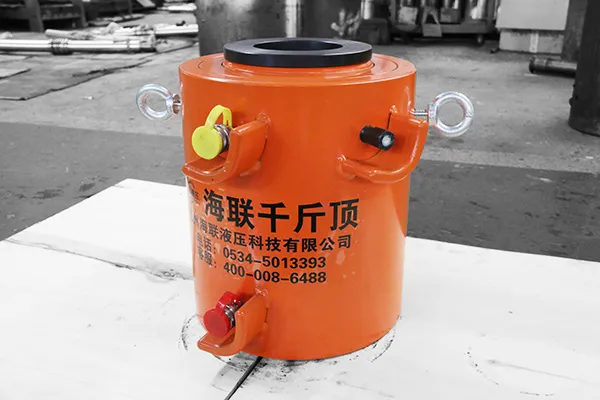

Vérin hydraulique à pistons creux
Vérin hydraulique à pistons creux conçu pour les tests de traction d’ancrage et les applications de tension
- Capacité maximale de levage 200 T
- Course 200 mm
- Pression de travail maximale 63,7 MPa

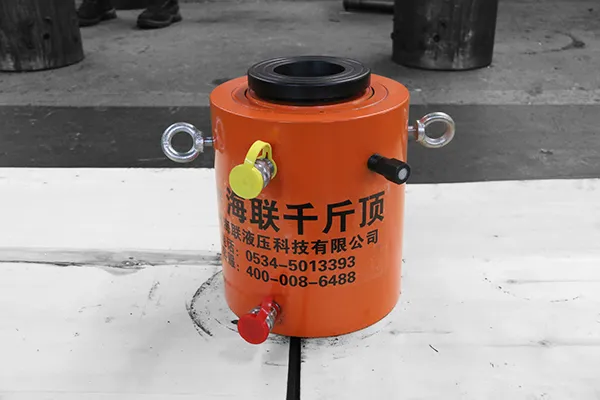

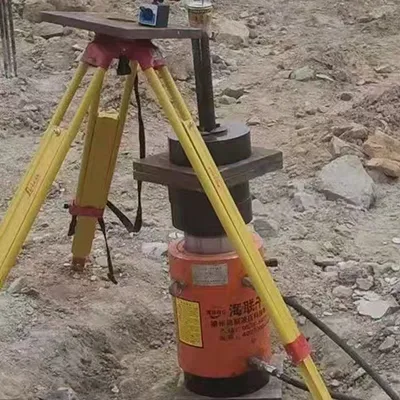

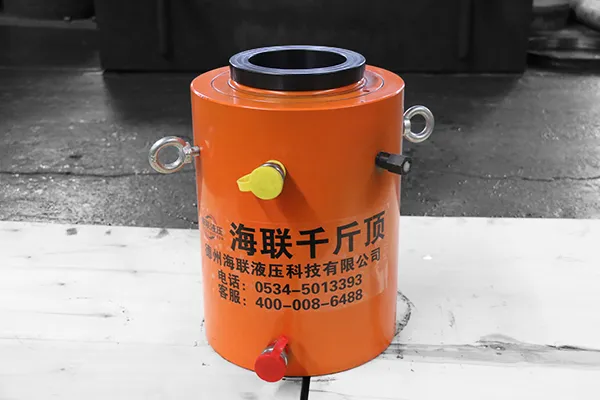

Le vérin hydraulique à pistons creux se distingue par son piston creux, avec des diamètres de trou central variant de 18 mm à 120 mm selon la capacité de levage. Il est spécialement conçu pour les tests de traction des boulons d’ancrage, l’installation des tiges d’ancrage et des applications similaires. Associé à un manomètre numérique intelligent, un flexible haute pression à raccords rapides, des outils d’ancrage et une valise de transport portable, il constitue un système complet de test de traction d’ancrage haute capacité, fiable et prêt à l’emploi sur site.
Paramètres Techniques
| Modèle | Capacité de levage (T) | Course (mm) | Diamètre extérieur (mm) | Diamètre intérieur (mm) | Diamètre de la tige (mm) | Diamètre du trou central (mm) | Hauteur (mm) | Pression de service (MPa) | Poids (kg) |
 |
50 | 120 | 159 | 125 | 105 | 60 | 245 | 63.7 | 25 |
 |
60 | 200 | 203 | 160 | 130 | 90 | 360 | 52.5 | 55 |
 |
65 | 200 | 203 | 160 | 130 | 90 | 360 | 57.5 | 55 |
 |
100 | 140 | 245 | 180 | 150 | 86 | 300 | 62.75 | 75 |
 |
100 | 200 | 273 | 200 | 170 | 120 | 365 | 62.45 | 110 |
 |
150 | 200 | 273 | 220 | 180 | 90 | 365 | 52.7 | 120 |
 |
200 | 200 | 325 | 250 | 200 | 120 | 370 | 51 | 155 |
Caractéristiques
- Conception creuse : Structure avec trou central permettant le passage des barres d’acier, tiges filetées ou câbles.
- Fonction de tension : Conçu pour le tensionnement des ancrages précontraints, des tendons en acier ou des barres d’armature.
- Retour contrôlé : Équipé d’un cylindre double effet assurant un retour actif et sécurisé.
- Course longue en option : Disponible en plusieurs spécifications de course pour répondre aux besoins de levage à grand déplacement.
- Installation facile : Peut être monté directement sur la pièce à travailler sans supports complexes.
- Polyvalence : Idéal pour le génie précontraint, l’installation d’équipements, le levage, la poussée, le serrage et les applications de test.
