Extractomètre hydraulique / Testeur d'ancrage
Équipement hydraulique d’essai d’arrachement destiné à vérifier la capacité d’ancrage et la résistance à la traction de différents boulons d’ancrage et barres d’armature installés dans le béton ou la roche

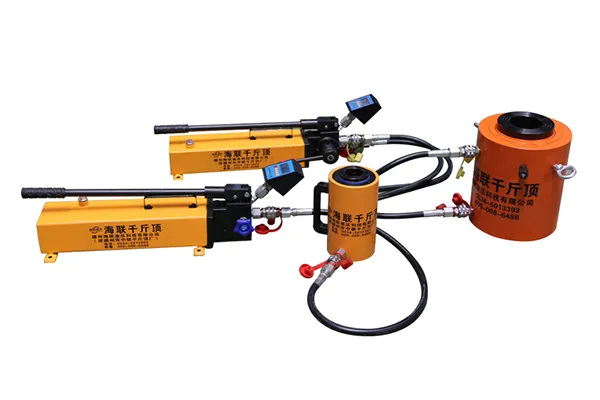

L’extractomètre hydraulique ou testeur d’ancrage se compose d’une pompe manuelle, d’un cylindre hydraulique creux, d’un module de mesure intelligent (version à affichage numérique ou en chinois), d’un flexible haute pression avec raccords rapides, d’un dispositif d’ancrage, d’une tige de traction, de têtes adaptatrices et d’un boîtier de transport portable. Il est principalement utilisé pour mesurer la force d’ancrage de divers boulons, barres d’armature et autres éléments intégrés dans le béton ou la roche.
Le cylindre hydraulique creux bénéficie d’un mécanisme à réinitialisation automatique, tandis que le manomètre numérique intelligent affiche directement la valeur de la force d’arrachement (en kN) et offre des fonctions de maintien du pic, de stockage et de consultation des données. Son utilisation simple et intuitive le rend particulièrement adapté aux essais sur site.
| Modèle | Trou central (mm) | Course (mm) | Plage de mesure (kN) | Poids du vérin (kg) |
|
|
18 | 45 | 0-50 | 2 |
|
|
27 | 70 | 0-100 | 6 |
|
|
34 | 70 | 0-200 | 13 |
|
|
45 | 70 | 0-300 | 15 |
|
|
60 | 120 | 0-500 | 25 |
|
|
90 | 140 | 0-1000 | 58 |
|
|
120 | 200 | 0-1000 | 78 |
- Mesure de haute précision : Doté de capteurs haute précision pour un relevé exact de la force d’arrachement en temps réel.
- Grande mobilité : La pompe et le vérin adoptent une conception intégrée et légère, facilitant le transport et l’utilisation sur site.
- Stabilité et fiabilité : Maintien constant de la charge pendant l’essai, garantissant une excellente répétabilité et des données fiables.
- Facilité d’utilisation : Interface simple et commandes intuitives permettant une installation rapide et l’exécution efficace des essais d’arrachement.
- Sécurité et efficacité : Soupapes de sécurité intégrées offrant une protection contre les surcharges et assurant des conditions de test sûres.
- Stockage des données : Fonction optionnelle de mémorisation pour l’enregistrement, l’archivage et l’analyse des résultats.
- Large champ d’application : Adapté aux essais de boulons d’ancrage, tiges d’ancrage en roche, clous de sol, barres d’armature et autres éléments d’ancrage intégrés dans le béton ou la roche.
L’extractomètre hydraulique est un testeur d’arrachement de boulons qui permet d’évaluer la force d’ancrage, c’est-à-dire la capacité portante à l’arrachement, des boulons d’ancrage, câbles d’ancrage, clous de sol, barres d’armature et autres éléments d’ancrage similaires intégrés dans la roche, le sol ou le béton.
