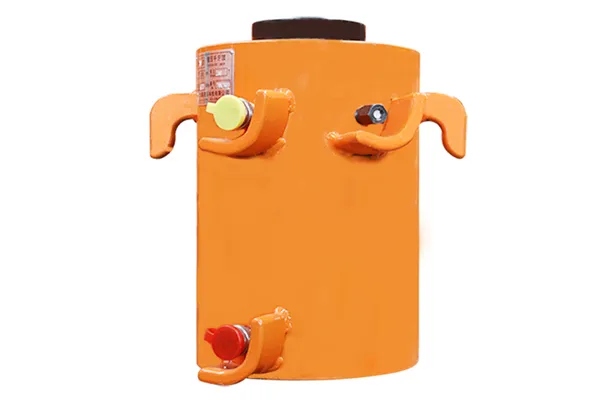

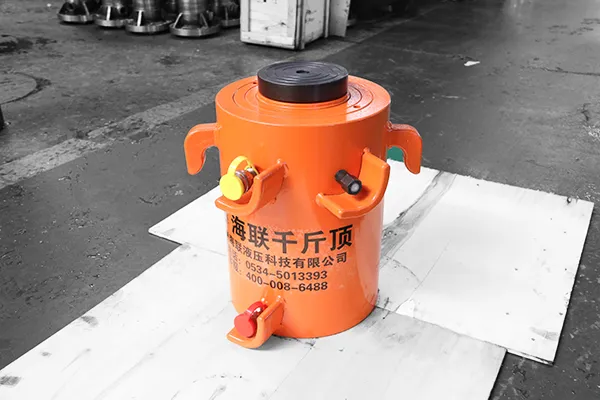

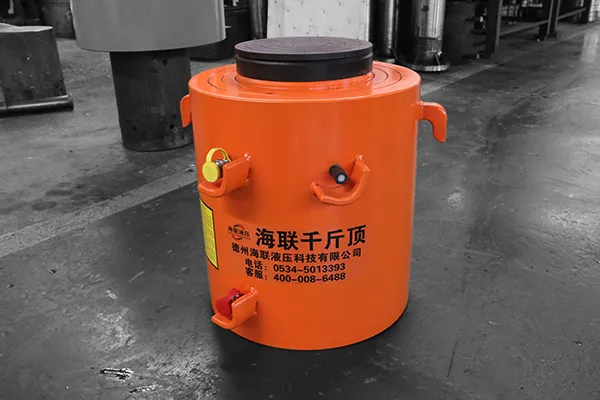

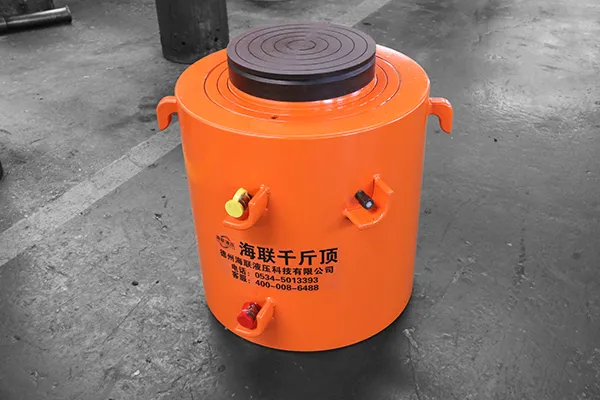

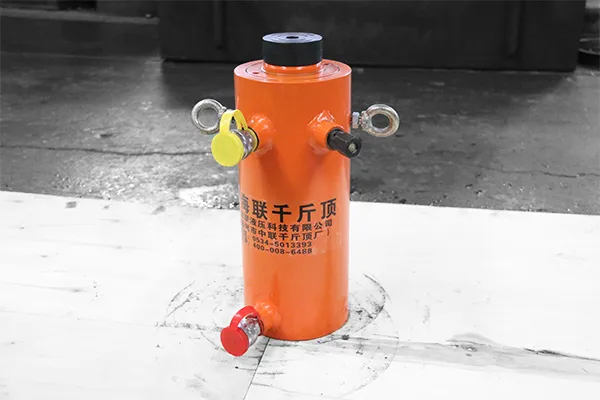

Vérin Hydraulique

Vérin hydraulique conçu pour les opérations de levage, poussée, traction et pressage dans les projets de construction de bâtiments et de ponts

Capacité maximale de levage 1000 T
Course 200 mm
Pression de travail maximale 65 MPa

Les vérins hydrauliques se distinguent par leur force de levage élevée, leur conception légère et leur capacité à fonctionner sur de longues distances. Associés à nos pompes hydrauliques ultra haute pression, ils prennent en charge des opérations de levage, poussée, traction et pressage avec fiabilité. Ils sont largement utilisés dans les secteurs du transport, du ferroviaire, de l’entretien des ponts et de la construction navale, et connaissent depuis quelques années un usage croissant dans les tests de tassement des fondations et les essais de charge statique.

Formulaire de demande

Paramètres Techniques

Modèle	Capacité de levage (T)	Course (mm)	Diamètre extérieur (mm)	Diamètre intérieur (mm)	Diamètre de la tige (mm)	Hauteur (mm)	Pression de service (MPa)	Poids (kg)
QF-50-20	50	200	140	100	70	350	63.7	30
QF-100-20	100	200	180	140	100	360	65	55
QF-150-20	150	200	245	180	140	390	59	120
QF-200-20	200	200	273	200	140	390	63.7	145
QF-320-20	320	200	325	250	180	445	65.2	240
QF-500-20	500	200	426	320	250	500	62.5	465
QF-630-20	630	200	480	360	280	540	62	650
QF-800-20	800	200	560	400	320	590	63.7	980
QF-1000-20	100	200	610	450	360	600	63	1280

Caractéristiques

Joint haute précision : Équipés de joints double-combinaison haute pression reconnus à l’international, garantissant une étanchéité optimale, une précision accrue et une durée de vie prolongée, au moins 1,5 fois supérieure aux joints toriques noirs standard.
Absorption des charges excentrées : Les modèles de 500 tonnes et plus disposent d’un dispositif d’absorption des charges excentrées, protégeant la tige de piston lors de sollicitations déséquilibrées.
Protection du port d’huile : Tous les vérins intègrent une protection anti-collision au niveau du port d’huile, réduisant l’usure des accessoires et améliorant l’efficacité opérationnelle.
Processus de fabrication avancé : Le corps du cylindre est réalisé en acier 40Cr de haute qualité, forgé pour plus de robustesse. La paroi interne subit un alésage profond et un roulage, améliorant la finition de surface, la dureté, la résistance à l’usure et la performance d’étanchéité.
Traitement de surface précis : Les tiges de piston subissent un processus de trempe et revenu pour résister à l’usure et éviter toute déformation sous charge prolongée. Un chromage dur ultérieur améliore la dureté et la douceur jusqu’au niveau 8, réduisant considérablement l’usure des joints.
Système de guidage protecteur bidirectionnel : Intègre une bande de guidage en cuivre PTFE résistante à l’usure et des guides souples pour prévenir les dommages par friction sur la tige de piston et prolonger la durée de vie des joints.
Maintenance simplifiée : La bague de guidage du vérin adopte un design fendu, facilitant l’entretien et le démontage.
Sécurité renforcée : Tous les modèles sont équipés de valves de sécurité, protégeant contre les dommages dus à une mauvaise utilisation ou à une surcharge.

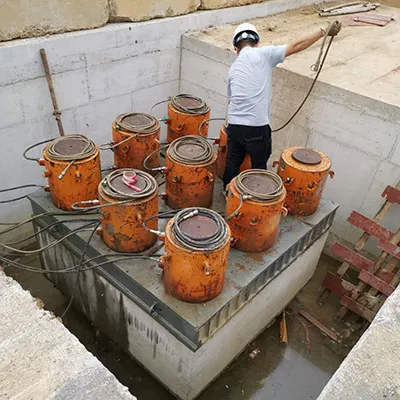

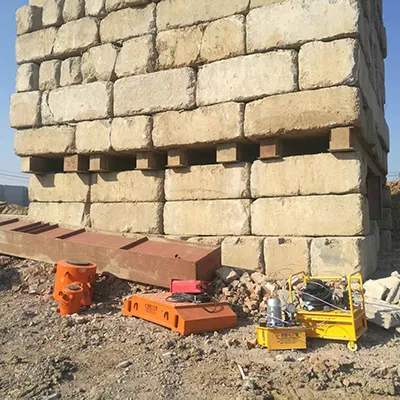

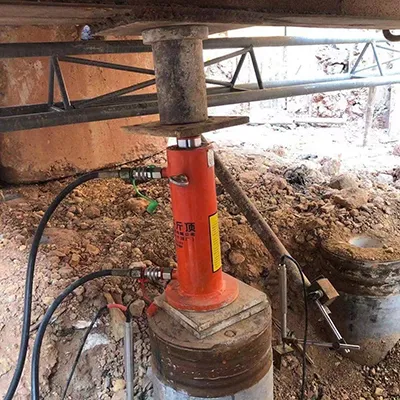

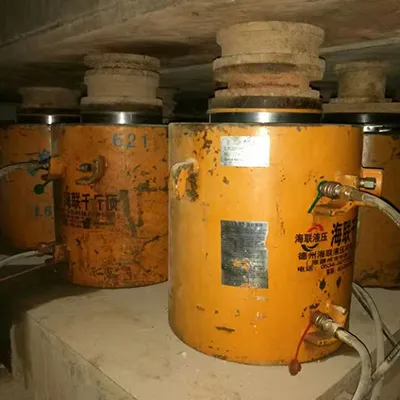

Application sur Site
