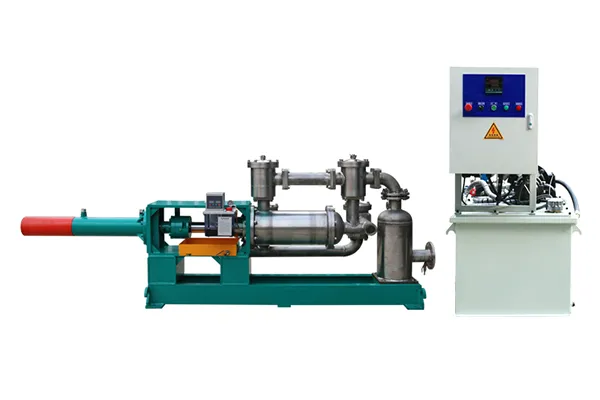

Pompe à piston horizontale en acier inoxydable pour filtre-presse
Pompe d’alimentation haute performance pour filtre-presse, conçue pour une injection de boues écoénergétique dans les procédés de séparation solide-liquide
Les pompes à boues traditionnelles ainsi que les pompes à vis utilisent directement le couple moteur pour entraîner une roue ou une vis afin d’assurer le transfert des matériaux. À l’inverse, la pompe à piston horizontale à haute efficacité transforme le couple moteur en énergie hydraulique à forte densité, activant un vérin hydraulique avec une puissance optimisée. Ce vérin met en mouvement un piston logé dans le cylindre de matière, garantissant des cycles précis d’aspiration et de refoulement. Le résultat est une réduction de la consommation énergétique de 28 % à 70 % par rapport aux pompes d’alimentation conventionnelles fonctionnant au même débit tout en maintenant une performance constante et fiable.
Paramètres Techniques
| Modèle | Débit nominal (m³/h) | Pression d'alimentation (MPa) | Hauteur de refoulement (m) | Moteur (kW) | Méthode de refroidissement | Bride d'entrée/sortie | Matériaux du cylindre |
|
|
3 | 1.5 | 150 | 3 | Refroidi par air | DN50 | 45#/304/316L/2205 (Options disponibles) |
|
|
10 | 1.5 | 150 | 3 | Refroidi par air | DN80 | |
|
|
15 | 1.5 | 150 | 4 | Refroidi par air | DN80 | |
|
|
20 | 1.5 | 150 | 5.5 | Refroidi par air | DN80 | |
|
|
35 | 1.5 | 150 | 5.5 | Refroidi par air | DN80 | |
|
|
48 | 1.5 | 150 | 7.5 | Refroidi par air | DN100 | |
|
|
60 | 1.5 | 150 | 9 | Refroidi par air | DN100 | |
|
|
80 | 1.5 | 150 | 11 | Refroidi par air | DN100 | |
|
|
100 | 1.5 | 150 | 15 | Refroidi par air | DN100 | |
|
|
120 | 1.5 | 150 | 18.5 | Refroidi par air | DN100 | |
|
|
140 | 1.5 | 150 | 18.5 | Refroidi par air | DN125 | |
|
|
160 | 1.5 | 150 | 22 | Refroidi par air | DN125 | |
|
|
200 | 1.5 | 150 | 37 | Refroidi par air | DN125 | |
|
|
250 | 1.5 | 150 | 45 | Refroidi par air | DN150 | |
|
|
300 | 1.5 | 150 | 55 | Refroidi par air | DN150 |
Caractéristiques
- Haute pression & performance renforcée : Par rapport aux pompes à boues et aux pompes à vis traditionnelles, la pompe à piston horizontale atteint des pressions de service nettement supérieures (jusqu’à 2 MPa). Cette puissance accrue optimise l’efficacité de filtration, augmente l’épaisseur du gâteau filtré et réduit significativement son taux d’humidité.
- Système de guidage et d’étanchéité optimisé : L’intégration d’un accouplement à joint universel compense les écarts dimensionnels entre le vérin hydraulique, le raccord, le cylindre et le châssis. Résultat : une usure des joints minimisée et une durée de vie prolongée.
- Composants d’étanchéité haute performance : Des matériaux de joints spécialement formulés et une conception structurelle avancée assurent une résistance accrue et une fiabilité durable du système d’étanchéité.
- Système de lubrification intelligent : Un dispositif de lubrification temporisé et dosé avec précision alimente efficacement les doubles groupes de joints de guidage. Sa conception en circuit fermé évite le gaspillage d’huile, prévient toute pollution environnementale et supprime les risques d’usure prématurée liés aux erreurs humaines.
- Mouvement alternatif à basse vitesse : Le fonctionnement en va-et-vient à faible cadence réduit les contraintes mécaniques et prolonge considérablement la durée de service par rapport aux pompes à haute fréquence, tout en offrant une robustesse supérieure malgré un coût structurel plus élevé.
- Indicateurs visuels d’état de fonctionnement : Un système lumineux intuitif permet aux opérateurs d’identifier instantanément le statut de la pompe. Les commandes et l’analyse des données sont centralisées via un automate programmable (PLC), garantissant un contrôle précis et sécurisé.
- Large champ d’application : Idéale pour le traitement des eaux usées municipales, des effluents de teinture, des rejets d’électrolyse, des eaux biologiques et autres boues sans sable ni particules dures.

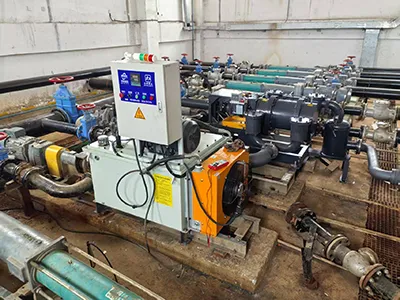

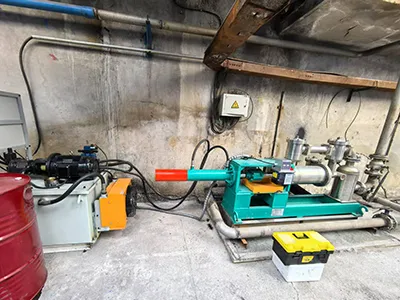

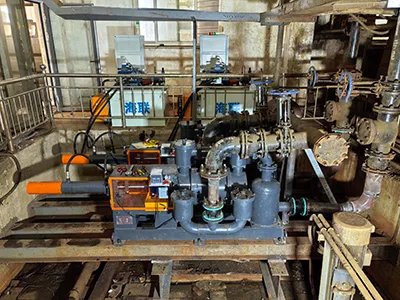

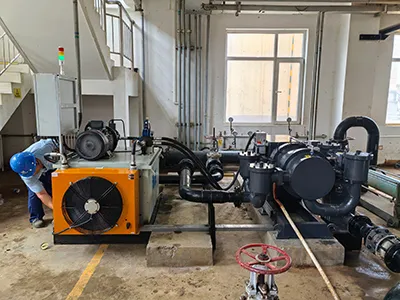

Application sur Site
